一、產品特點

 工作溫度： -55℃～+175℃；

 外形尺寸：L：180.0×W：40.0×H：17.0mm；

 寬輸入范圍： 70～600V（任選 ）;

 輸出電壓：24～150V（任選）；

 輸出功率： 150W；

 輸出紋波： 小于輸出電壓的 1%；

 轉換效率： 70～90﹪；

 密封金屬灌封： 耐沖擊和潮濕環境，低電磁輻射；

 集成 LC 電磁干擾濾波；

 可選同步和關斷功能；

 過壓及過流故障切斷延遲再啟動；

 輸入欠壓和過壓關斷保護；

 100mS 軟啟動功能；

 210℃過熱保護；

二、應用場所

YHD150 在 150℃的殼溫下工作 2000 個小時，175℃的殼溫下工作 750 個小時， 185℃的殼溫下 工作 400 個小時， 特殊的封裝，使得它在遭受連續沖擊和在高溫、高濕的環境中仍能穩定工作， 因而在石油勘測井下儀器，石油鉆井井下儀器，地球物理探測儀器，車輛和運輸工具，電信和網絡 基礎設施，企業和高性能計算等的供電電源系統中廣泛使用。

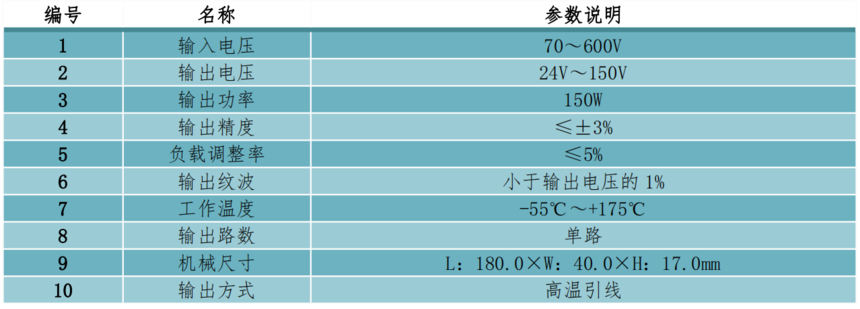

三、主要技術參數

四、使用說明

 電源外殼和散熱器之間要加良好的導熱介質

 模塊外殼溫度不能超過 195℃

 本模塊可直接將模塊安裝在儀器或設備的骨架上，用設備骨架當散熱器

 如果發生 EMI 干擾，需在 YHD150 的輸入和輸出端加 EMI 濾波模塊

五、外觀尺寸

六、引線定義

紅線：+VIN

藍線：GND

黑線：-VIN

白線：+VO
